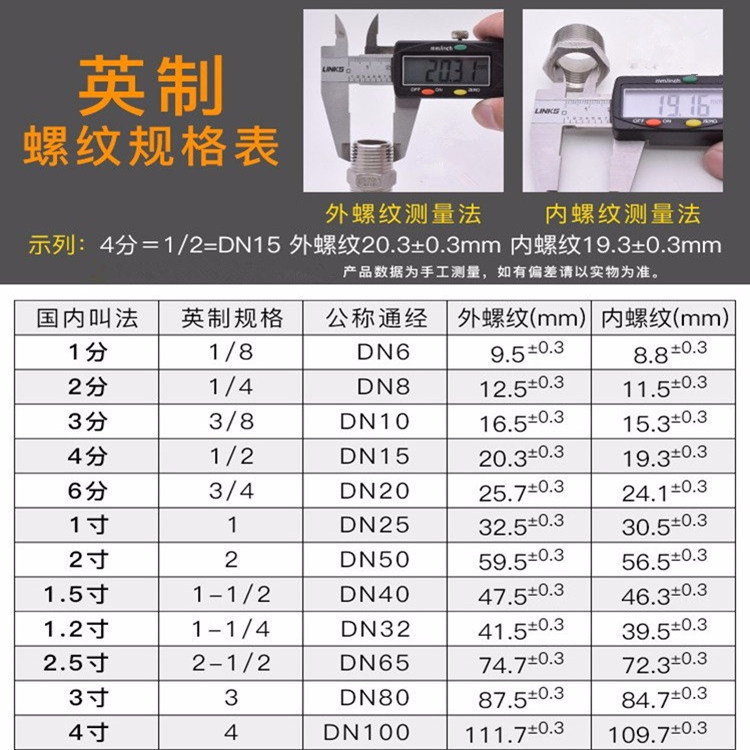

螺纹在我们所接触的配件阀门中是占很大一部分的，常用的管螺纹规格尺寸如下表所示：

一种管件或阀门，螺纹在外面就叫做外螺纹，测量时要测量螺纹的外径。螺纹在里面，就叫内螺纹，测量时要测量螺纹的内径。

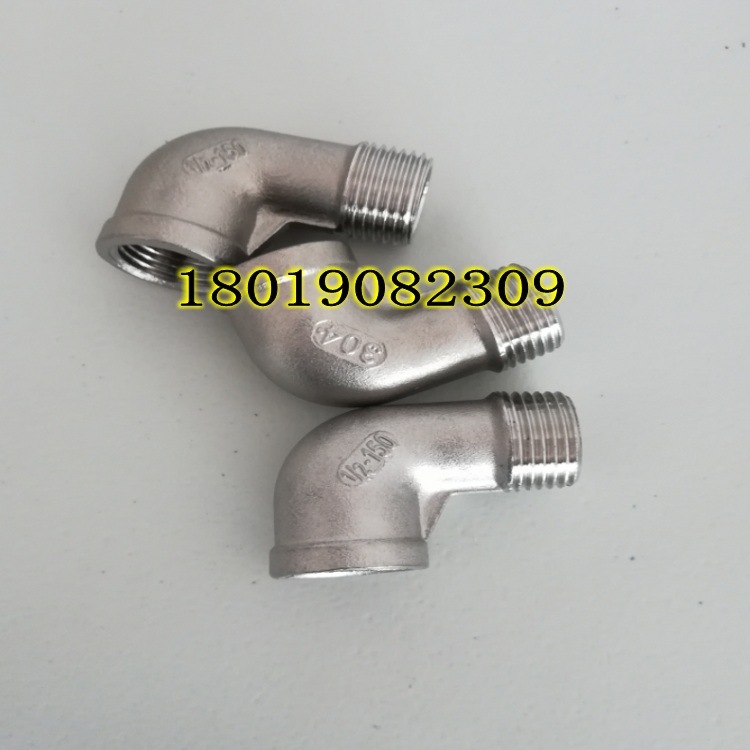

如图为4分的内外丝弯头（即1/2），测量外丝端外螺纹外径为20.3mm，测量内丝端内螺纹内径为19.3mm。

DN6=1分=1/8        外丝直径9.5mm左右           内丝直径8.8mm左右

DN8=2分=1/4          外丝直径12.5mm左右       内丝直径11.5mm左右

DN10=3分=3/8  外丝直径16mm左右  内丝直径14.5mm左右

DN15=4分=1/2   外丝直径20mm左右   内丝直径19mm左右

DN20=6分=3/4   外丝直径26mm左右  内丝直径24mm左右

DN25=1寸=1”   外丝直径32mm左右  内丝直径30mm左右

DN32=1.2寸=1 1/4  外丝直径40mm左右   内丝直径39mm左右

DN40=1.5寸=1 1/2  外丝直径47mm左右  内丝直径44mm左右

DN50=2寸=2”       外丝直径59.5mm左右  内丝直径56.5mm左右

DN65=2.5寸=2-1/2 外丝直径74.7mm左右 内丝直径72.3mm左右

DN80=3寸=3”      外丝直径87.5mm左右    内丝直径84.7mm左右

DN100=4寸=4”    外丝直径111.7mm左右   内丝直径109.7mm左右
