【新骄】ATQ611F-16P不锈钢气动丝口二片式球阀

产品名称：气动球阀

产品型号：Q611F-16P

产品规格： DN15 DN20 DN25 DN32 DN40 DN50

控制方式：气动双作用活塞式 气动单作用弹簧复位式

产品材质：不锈钢304

连接方式：丝口 内螺纹

公称压力：1.6MPA

适用介质：水 气 油等

技术参数：

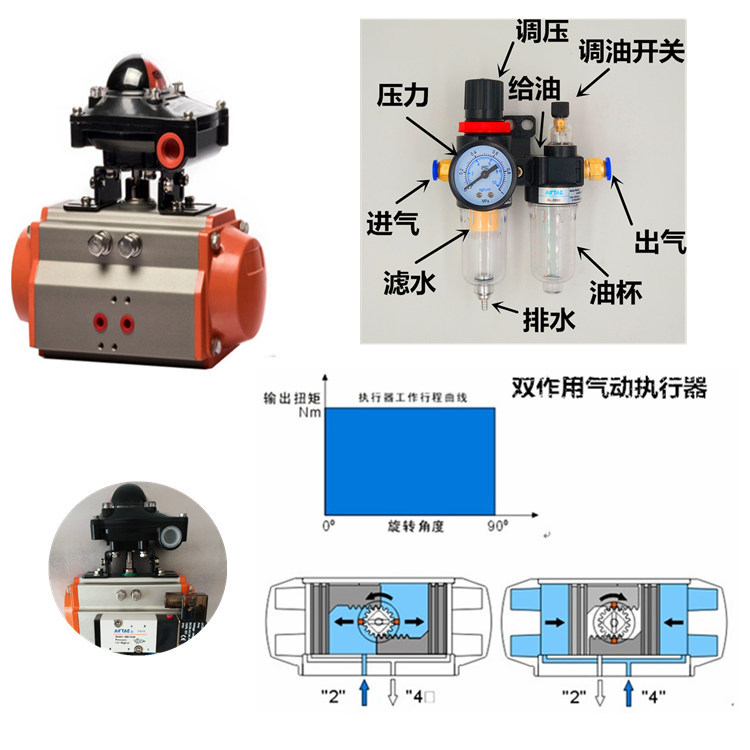

双作用气动执行器工作原理：

气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动　

气动球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动　

单作用气动执行器工作原理
      当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转)

气动附件选择：

配备限位开关：也叫做回讯器，回信器，远距离传送阀门开和关位置信号（可提供防爆型）。

配备气动电磁阀：气动电磁阀实现气源的切换来控制阀门的开关。

配备气动二联件：包括空气减压阀过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。
