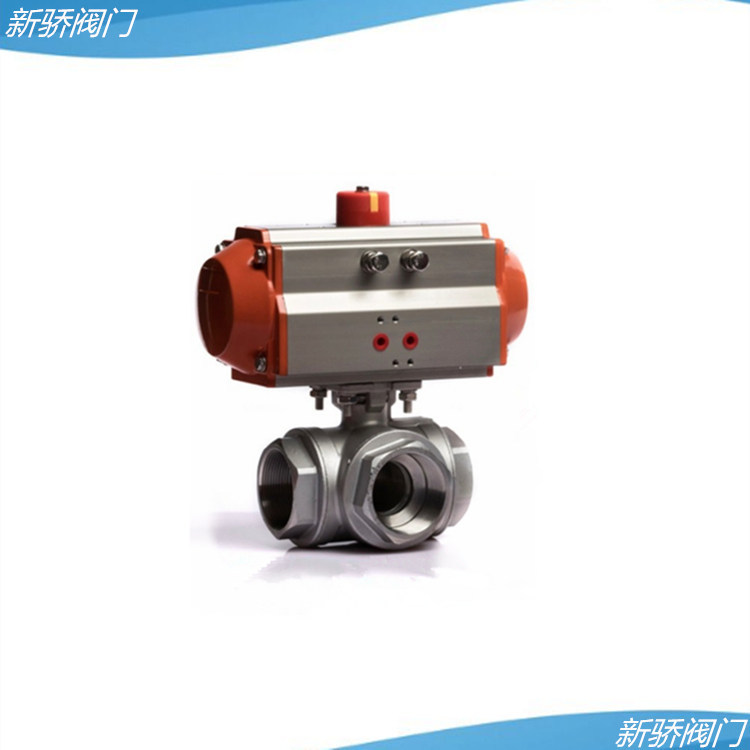

Q615F-16P气动三通T型球阀 不锈钢气动三通内螺纹球阀

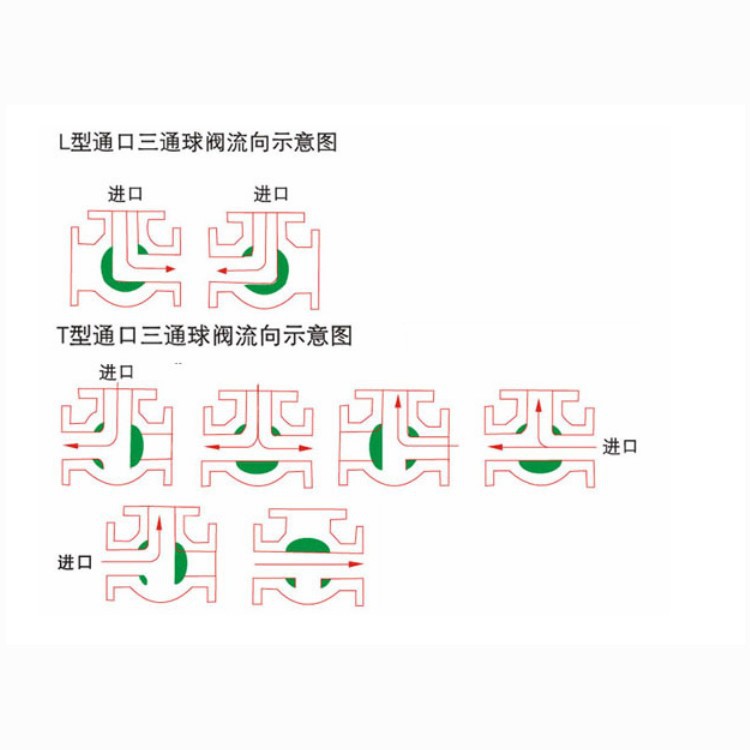

产品介绍：Q615F-16P气动三通内螺纹球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的气动阀门，气动球阀启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。T型气动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，内螺纹三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
执行标准：
|
设计依据
|
GB标准
|
ANSI标准
|
|
设计标准
|
GB/12237
|
ANSIB16.34
|
|
连接尺寸
|
GB/9113、JB/T79
|
ANSIB16.5
|
|
试验和检验
|
JB/T9002
|
API598
|
主要连接尺寸：Q61(4、5)(F、N、P)-16-64
|
通径
|
外形尺寸
|
执行器型号
|
|
DN
|
in
|
d
|
G
|
L
|
L0
|
L1
|
L2
|
H
|
S
|
|
15
|
1/2
|
10
|
1/2″
|
68
|
34
|
140/178
|
62/75
|
130/136
|
26
|
GTD52/GTE65
|
|
20
|
3/4
|
15
|
3/4″
|
78
|
39
|
140/178
|
62/75
|
135/141
|
32
|
GTD52/GTE65
|
|
25
|
1
|
20
|
1″
|
86
|
43
|
140/214
|
62/91
|
139/173
|
38
|
GTD52/GTE80
|
|
32
|
11/4
|
25
|
11/4″
|
111
|
55.5
|
164/214
|
75/91
|
158/186
|
49
|
GTD65/GTE80
|
|
40
|
11/2
|
32
|
11/2″
|
126
|
63
|
164/246
|
75/101
|
165/203
|
56
|
GTD65/GTE90
|
|
50
|
2
|
38
|
2″
|
143
|
71.5
|
190/295
|
91/112
|
202/228
|
70
|
GTD80/GTE100
|
气动附件选项
根据不同控制和要求可选择下列附件：
限位开关：也叫回讯器，回信器，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
气动二联件：油水分离器，空气过滤减压阀，可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
|
