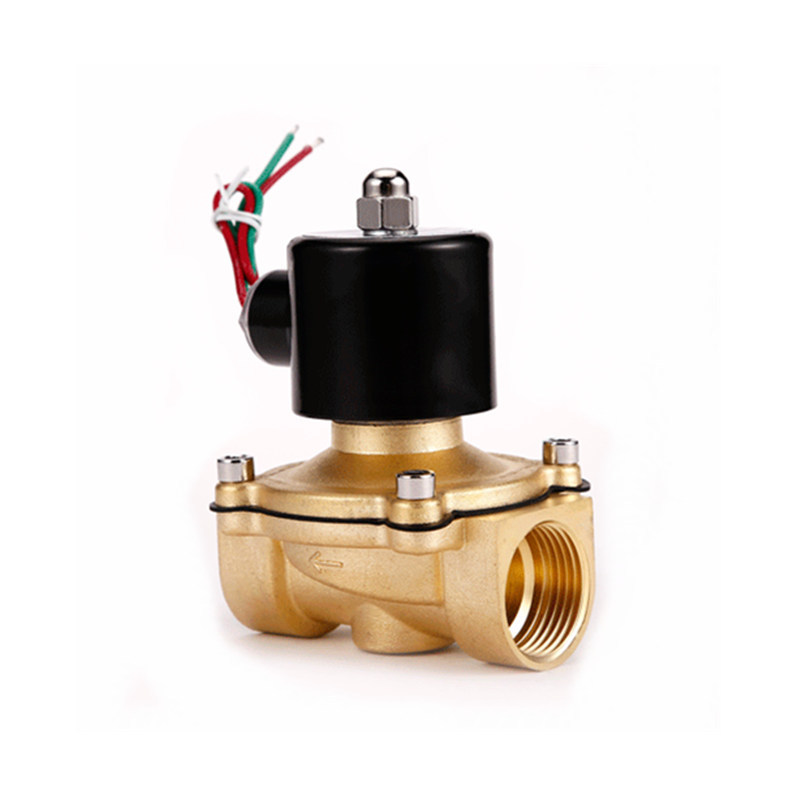

2W水用电磁阀
2W系列电磁阀适用于以气、水、油为介质，进行液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换。
结构特点： 电磁直动式开阀结构，零压差开阀。 膜片式密封，动作灵敏，开闭可靠。
电压：AC220V DC24V DC12V
规格：1分、2分、3分、4分、6分、1寸、1寸2、1寸半、2寸
阀体材质：黄铜
压力范围：0-1.0Mpa
油封材质：NBR橡胶，EPDM三元乙丙胶，VITON氟胶
流体温度：-5～80℃
1分 G1/8″ 内螺纹内径8mm
2分 G1/4″ 内螺纹内径11mm
3分 G3/8″ 内螺纹内径14mm
4分 G1/2″ 内螺纹内径19mm
6分 G3/4″ 内螺纹内径24mm
1寸 G1″ 内螺纹内径31mm
1寸2 G1 1/4″ 内螺纹内径38.5mm
1寸半 G1 1/2″ 内螺纹内径45mm
2寸 G2″ 内螺纹内径57mm
铝线圈：通电一小时发热
铜线圈：通电三小时发热
加节能模块线圈：长时间通电不发热
不发热型电磁阀有以下三个优点：
优点1：不发热型的长时间通电线圈不会发热，连续通电365天线圈不会烧掉；
优点2：省电，相当于普通电磁阀用电量的1/5。
优点3：无噪声，没有漏磁噪声，更加好。
注：2W系列是指二位二通膜片式电磁阀，不是指2瓦。
2W系列的功率：
2W-06和2W-08，8瓦左右。
2W-10至2W-32，14瓦左右。
2W-40和2W-50，20瓦左右。
注意：DC24V、DC12V的电磁阀，电源电流要求三安以上。
此系列电磁阀在测试时不能垂直拿着阀体做滴水试验，这样测试是错误的。可以从自来水L头上接一根管子，从管子里通水至电磁阀内，电磁阀水平放置，然后对电磁阀进行通断电，如果开关灵敏就说明电磁阀质量没有问题。
电磁阀的故障与排除：
（一）电磁阀通电后不工作：
1、检查电源接线是否不良——）重新接线和接插件的连接；
2、检查电源电压是否在±工作范围——）调至正常位置范围；
3、结圈是否脱焊——）重新焊接；
4、线圈短路——）更换线圈；
5、工作压差是否不合适——）调整压差——）或更换相称的电磁阀；
6、流体温度过高——）更换相称的电磁阀；
7、有杂质使电磁阀的主阀芯和动铁芯卡死——）进行清洗，如有密封件损坏应更换密封件并安装过滤器；
8、液体粘度太大，频率太高和寿命已以——）更换产品。
（二）电磁阀不能关闭：
1、主阀芯或铁动芯的密封件已损坏——）更换密封件；
2、流体温度、粘度是否过高——）更换对口的电磁阀；
3、有杂质进入电磁阀阀芯或动铁芯——）进行清洗；
4、弹簧寿命已到或变形——）更换弹簧；
5、节流孔平衡孔堵塞——）及时清洗；
6、工作频率太高或寿命已到——）改选产品或更换产品。
（三）其它情况：
1、内泄漏——）检查密封件是否损坏，弹簧是否装配不良；
2、外泄漏——）连接处松动或密封件已坏——）紧螺丝或更换密封件；
3、通电时有噪声——）头子上紧固件松动，拧紧。电压波动不在允许范围内，调整好电压。铁芯吸合面有杂质或不平，及时清洗或更换.
附：2W黄铜丝口水用电磁阀结构图及尺寸

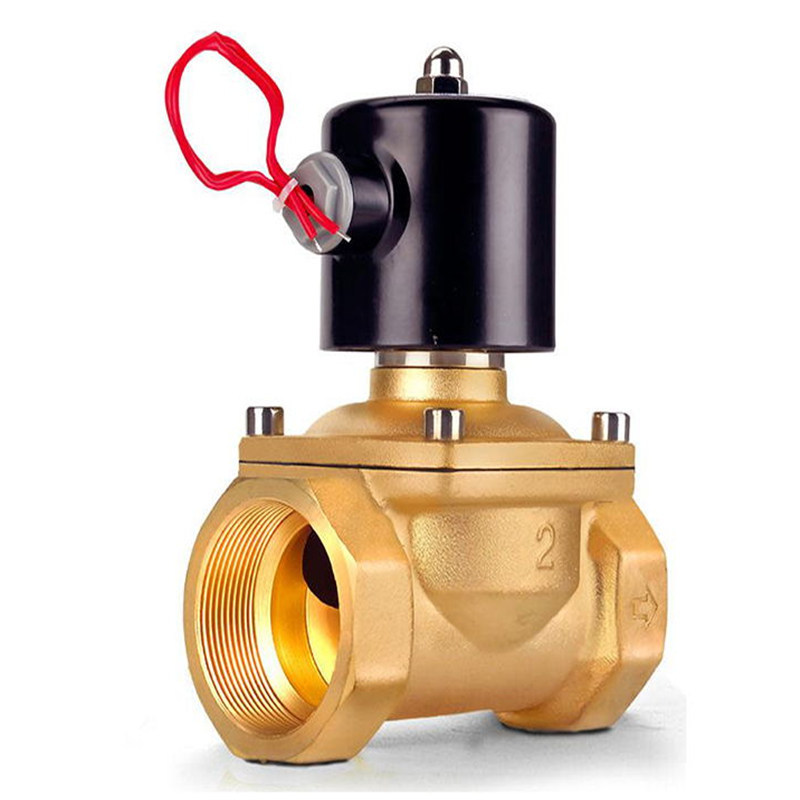

2W黄铜丝口电磁阀
2W-025-08电磁阀 2分电磁阀
2W-040-10电磁阀 3分电磁阀
2W-160-15电磁阀 4分电磁阀
2W-200-20电磁阀 6分电磁阀
2W-250-25电磁阀 一寸电磁阀
2W-320-32电磁阀 1.2寸电磁阀
2W-400-40电磁阀 1.5寸电磁阀
2W-500-50电磁阀 2寸电磁阀
|
