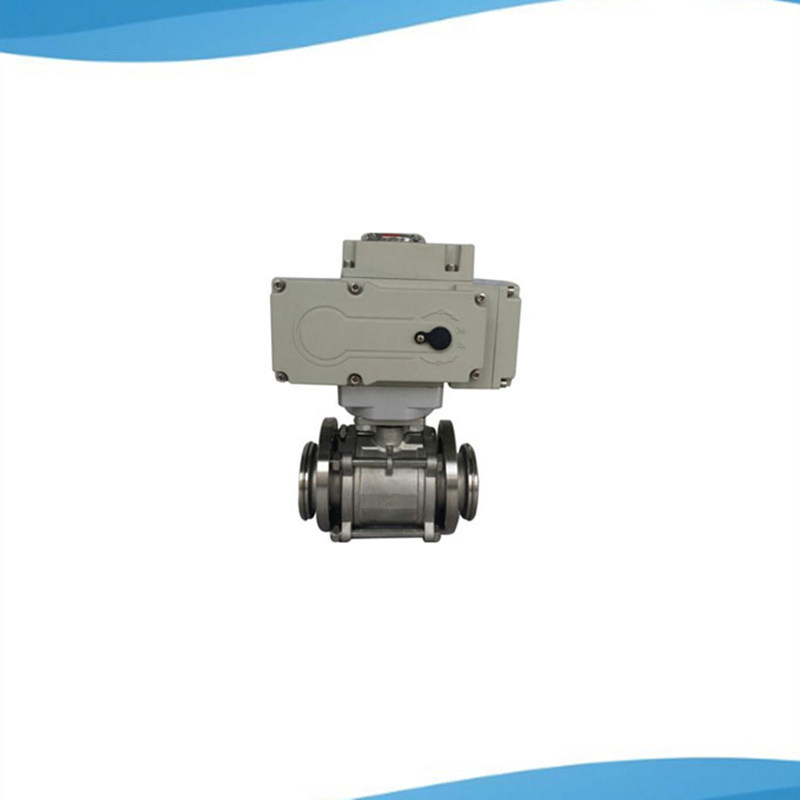

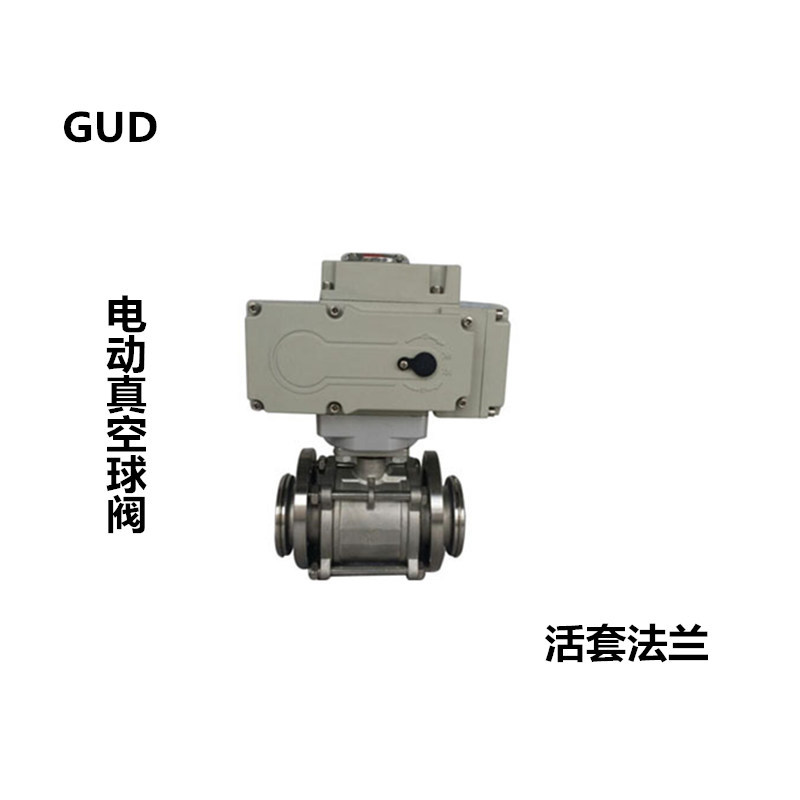

GUD-F电动真空球阀
产品简介：电动高真空球阀通过外接电源AC220V来实现阀门的开启和关闭。从而达到接通或切断真空管路中的气流的目的。阀门为直通式，靠球面密封，既能在真空状态下也能在低压状态下使用。
电动高真空球阀广泛适用于真空、乳制品、酒业、生物工程、 等各种真空领域以及化工领域中。
性能参数：
|
适用范围(Pa)
|
快卸法兰（KF）0.1x106～1.3x10-4
活套法兰（F）0.6x106～1.3x10-4
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-4
|
|
开闭时间（S）
|
≤30~40
|
|
介质温度（℃）
|
-30～+150
-30～+240（PPL密封）
|
|
法兰标准
|
GB4982；GB/T6070
|
|
安装位置
|
任意
|
|
控制电路
|
标准出厂：开关型
出厂：调节型
|
|
信号反馈
|
智能型
|
活套法兰（GB6070）连接尺寸：
|
型号
|
通径(DN)
|
D
|
Do
|
H
|
E
|
L
|
n-ΦC
|
|
GUD-10F
|
10
|
55
|
40
|
180
|
157
|
94
|
4-Φ6.6
|
|
GUD-16F
|
16
|
60
|
45
|
195
|
157
|
104
|
4-Φ6.6
|
|
GUD-25F
|
25
|
70
|
55
|
195
|
157
|
114
|
4-Φ6.6
|
|
GUD-32F
|
32
|
90
|
70
|
205
|
157
|
140
|
4-Φ9
|
|
GUD-40F
|
40
|
100
|
80
|
220
|
157
|
160
|
4-Φ9
|
|
GUD-50F
|
50
|
110
|
90
|
250
|
157
|
170
|
4-Φ9
|
|
GUD-63F
|
63
|
130
|
110
|
280
|
207
|
195
|
4-Φ9
|
|
GUD-80F
|
80
|
145
|
125
|
330
|
207
|
203
|
8-Φ9
|
|
GUD-100F
|
100
|
165
|
145
|
350
|
207
|
280
|
8-Φ9
|
|
GUD-150F
|
150
|
225
|
200
|
402
|
280
|
362
|
8-Φ11
|
|
GUD-200F
|
200
|
285
|
260
|
490
|
320
|
400
|
12-Φ21
|
|
