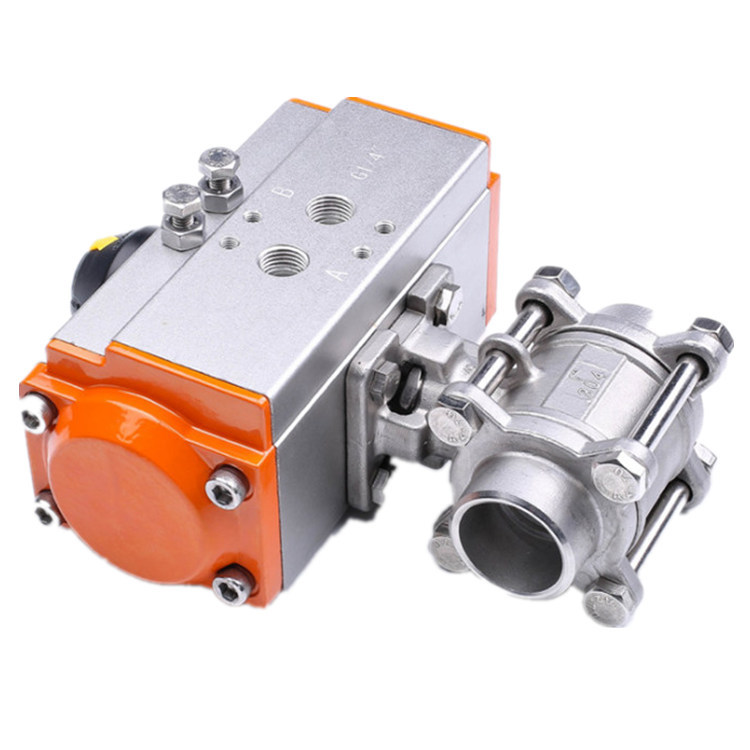

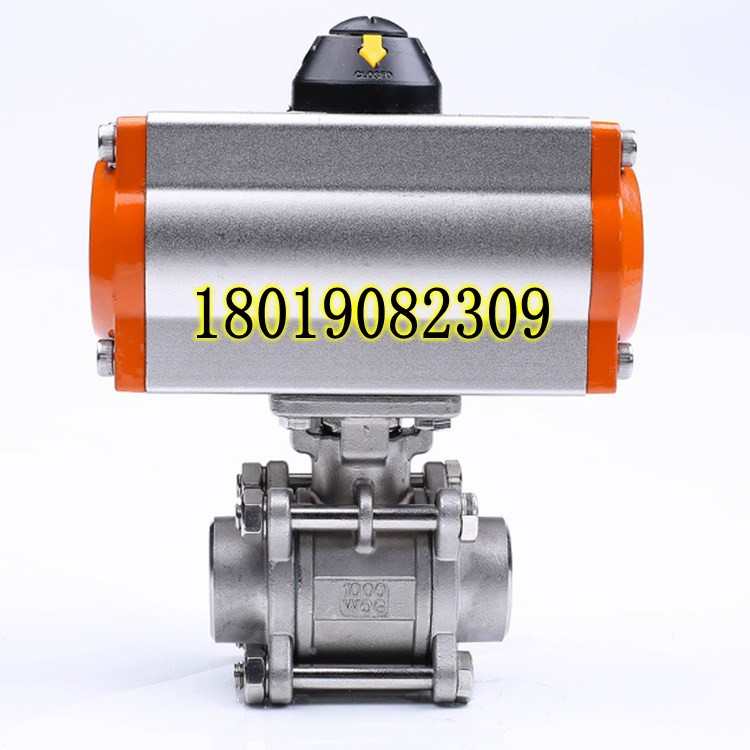

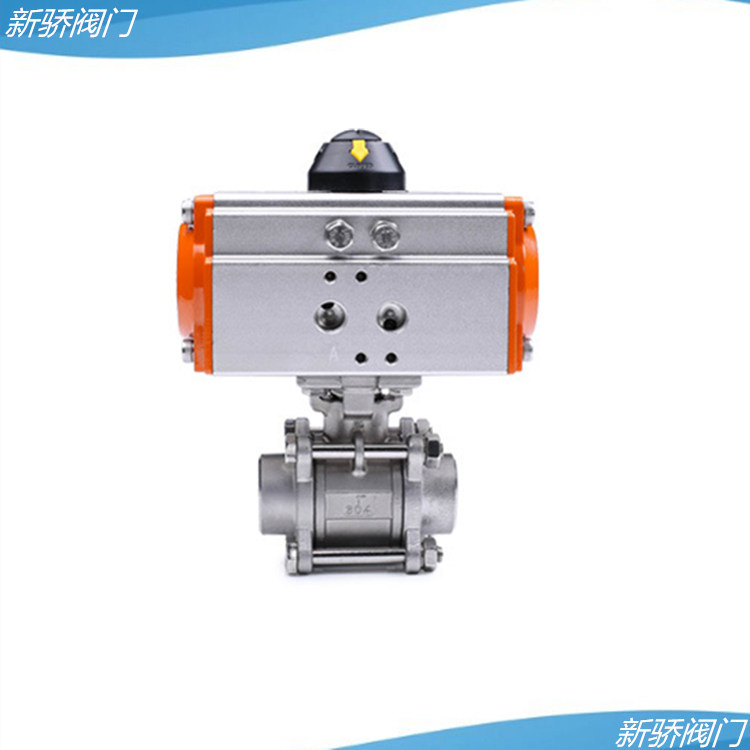

Q661F-16P气动三片式不锈钢焊接球阀
产品名称：气动球阀
产品型号：Q661F-16P
产品规格：DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
产品材质：不锈钢304
连接方式：焊接式
公称压力：1.6MPA
适用介质：水 气 油等
主要零件材料及适用工况
|
件号
|
件名
|
材料（材料代号）
|
|
C
|
P
|
R
|
|
1
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12MO2Ti
|
|
2
|
阀盖
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12MO2Ti
|
|
3
|
球体
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
OCr18Ni12MO2Ti
|
|
4
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
OCr18Ni12MO2Ti
|
|
5
|
阀座
|
聚四氟乙烯（F）或高强度复合聚四氟乙烯（PPL）
|
|
6
|
填料
|
聚四氟乙烯或柔性石墨
|
|
7
|
执行器
|
PQ、PQG系列 气源压力04~0.7Mpa GTD系列2~8bar
|
|
适用温度
|
PQ系列(F)-28~150℃ （PLL）-20~300℃ GTD系列-20~+90℃ -40~+120℃
|
|
适用介质
|
水、油、蒸汽
|
硝酸类
|
醋酸类
|
|
并可在粉粒介质输送和真空管路上使用
|
气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动
气动球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动

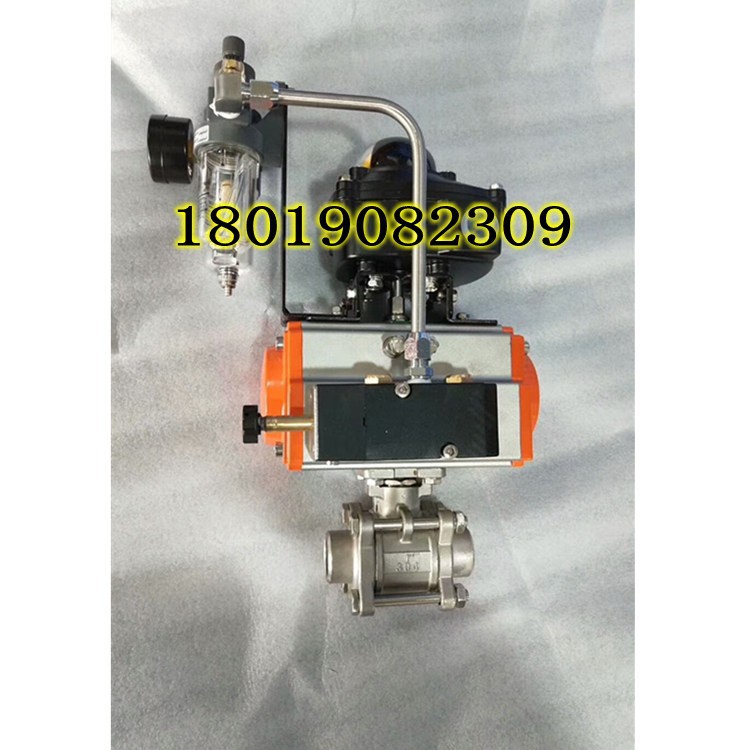

气动附件选择：
配备限位开关：也叫做回讯器，回信器，远距离传送阀门开和关位置信号（可提供防爆型）。
配备气动电磁阀：气动电磁阀实现气源的切换来控制阀门的开关。
配备气动二联件：包括空气减压阀过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。
|
