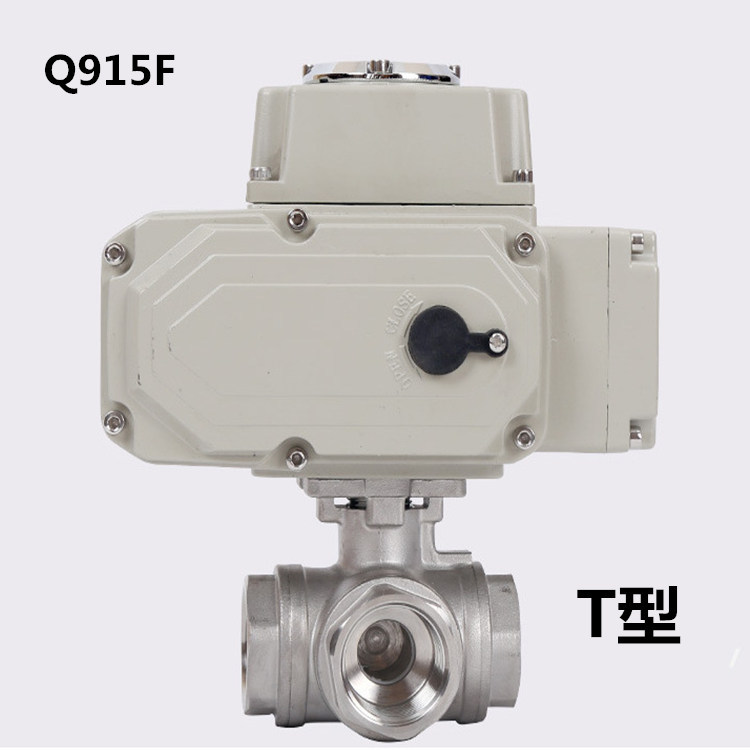

电动三通内螺纹球阀T型
Q915F电动内螺纹三通球阀是由电动执行机构和三通球阀组成。通过改变球芯与管道的相对位置，可以对三条管路流体实行不同的组合控制。该产品以AC220V单相交流电为动力源，接受控制系统（或操作器）来的220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作。电动三通球阀分T型跟L型，T型三通可使三路正交的管道互相连通，即起分流（合流）作用，也可使其中两条管道连通而切断另一条管道；L型三通只能连通互相正交的两条管道或切换方向，即起分配作用。
电动内螺纹三通球阀特点：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、 钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
电动内螺纹三通球阀技术参数：
|
电动执行机构技术参数
|
阀体参数
|
|
电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN8～50mm
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
|
任选功能
|
开关型、触点型、开度信号、智能型
|
阀轴材质
|
不锈钢
|
|
动作范围
|
0～90°±5°
|
阀体材质
|
球墨铸铁、碳钢、304/316/316L不锈钢
|
|
动作时间
|
15秒/30秒/60秒
|
球体材质
|
304/316/316L不锈钢
|
|
环境温度
|
-30°～60°
|
阀座密封
|
PTFE、PPL、金属密封
|
|
手动操作
|
附带手柄操作
|
温度
|
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
|
|
限 位
|
电气、机械二重限位
|
适用介质
|
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
|
|
防护等级
|
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
|
|
输入信号
|
0-10，1-5VDC/4-20mA(智能型)
|
特点
|
连线简单、流向切换、阻力小、动作稳定
|
电动内螺纹三通球阀主要零部件材料：
|
阀体＼阀盖
|
GB
|
WCB
|
ZGlCrl8Ni9Ti
|
ZGOCfl8Nil2M02Ti
|
|
ASTM
|
WCB
|
CF8
|
CF8M
|
|
球体
|
GB
|
2Cfl3
|
1Cfl8Ni9Ti
|
0Cfl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
阀杆
|
GB
|
2Crl3
|
1Crl8Ni9Ti
|
0Crl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
阀座＼密封面
|
GB
|
聚四氟乙烯
|
对位聚苯
|
聚四氟乙烯
|
对位聚苯
|
聚四氟乙烯
|
对位聚苯
|
|
ASTM
|
聚四氟乙烯
|
对位聚苯
|
聚四氟乙烯
|
对位聚苯
|
聚四氟乙烯
|
对位聚苯
|
|
填料
|
GB
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
|
ASTM
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
|
螺栓
|
GB
|
35
|
0Crl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A193B7
|
A320-B8
|
A320-B8
|
|
螺母
|
GB
|
45
|
0Cfl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A1942H
|
A194-8
|
A194-8
|
电动内螺纹三通球阀执行器参数：
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N·M～2000N·M
|
|
动作范围
|
0～90°0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4； 要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
电动内螺纹三通球阀性能指标：
|
公称压力 PN
|
常温 工作压力
|
壳体 试验压力
|
气密封 试验压力
|
高压密封 试验压力
|
|
1．6
|
1．6
|
2．4
|
0．6
|
1．76
|
|
2．5
|
2．5
|
3．8
|
0．6
|
2．75
|
|
4．0
|
4．0
|
6．0
|
0．6
|
4．4
|
|
C1aSSl50
|
2．0
|
3．0
|
0．6
|
2．2
|
|
