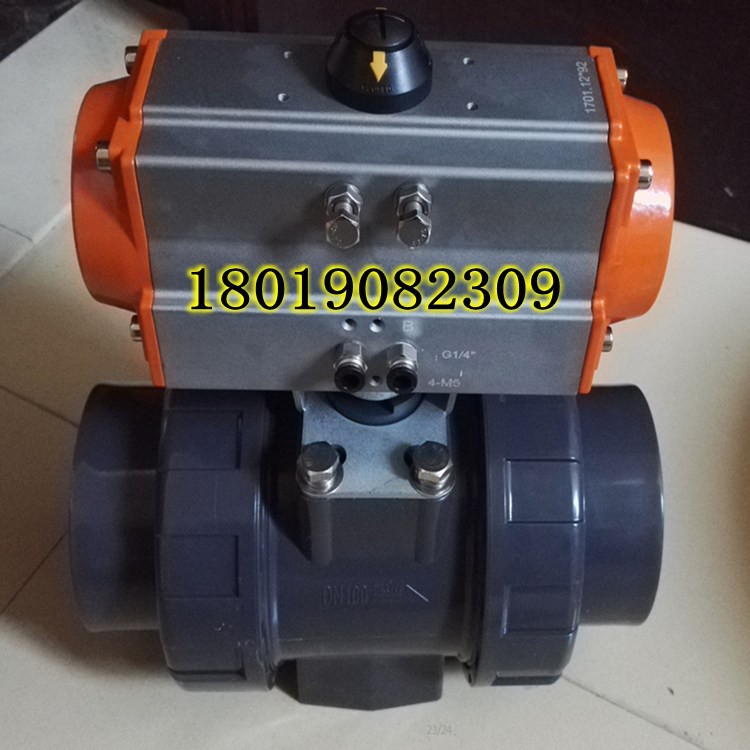

UPVC气动塑料双活接球阀
产品名称：气动塑料球阀
产品材质：UPVC
连接方式：承插胶粘 双由令
控制方式：气动
适用介质：水 酸碱等
产品性能：耐酸碱 防腐蚀
产品规格：DN15-DN100
技术参数和性能
|
气动UPVC球阀执行器技术参数 |
气动UPVC球阀阀体参数 |
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15～100mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
UPVC、CPVC、PP、PVDF、ABS |
|
单作用：7N·M～2668N·M |
阀体材质 |
UPVC、CPVC、PP、PVDF、ABS |
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
UPVC、CPVC、PP、PVDF、ABS |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
PTFE |
|
动作范围 |
0～90°±5° |
温 度 |
0℃～+60℃ |
|
接口螺纹 |
GTD40～GTD83 G1/8″ |
连接方式 |
双油令、法兰 |
|
GTD110～GTD350/ATD52～240 G1/4″ |
适用介质 |
食品工业、石化和与PVC相匹配的各种流体 |
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
结构紧凑、体积小、重量轻、安装方便 |
气动附件选项
根据不同控制和要求可选择下列附件：
限位开关：也叫回讯器，回信器，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
气动二联件：油水分离器，可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
|
